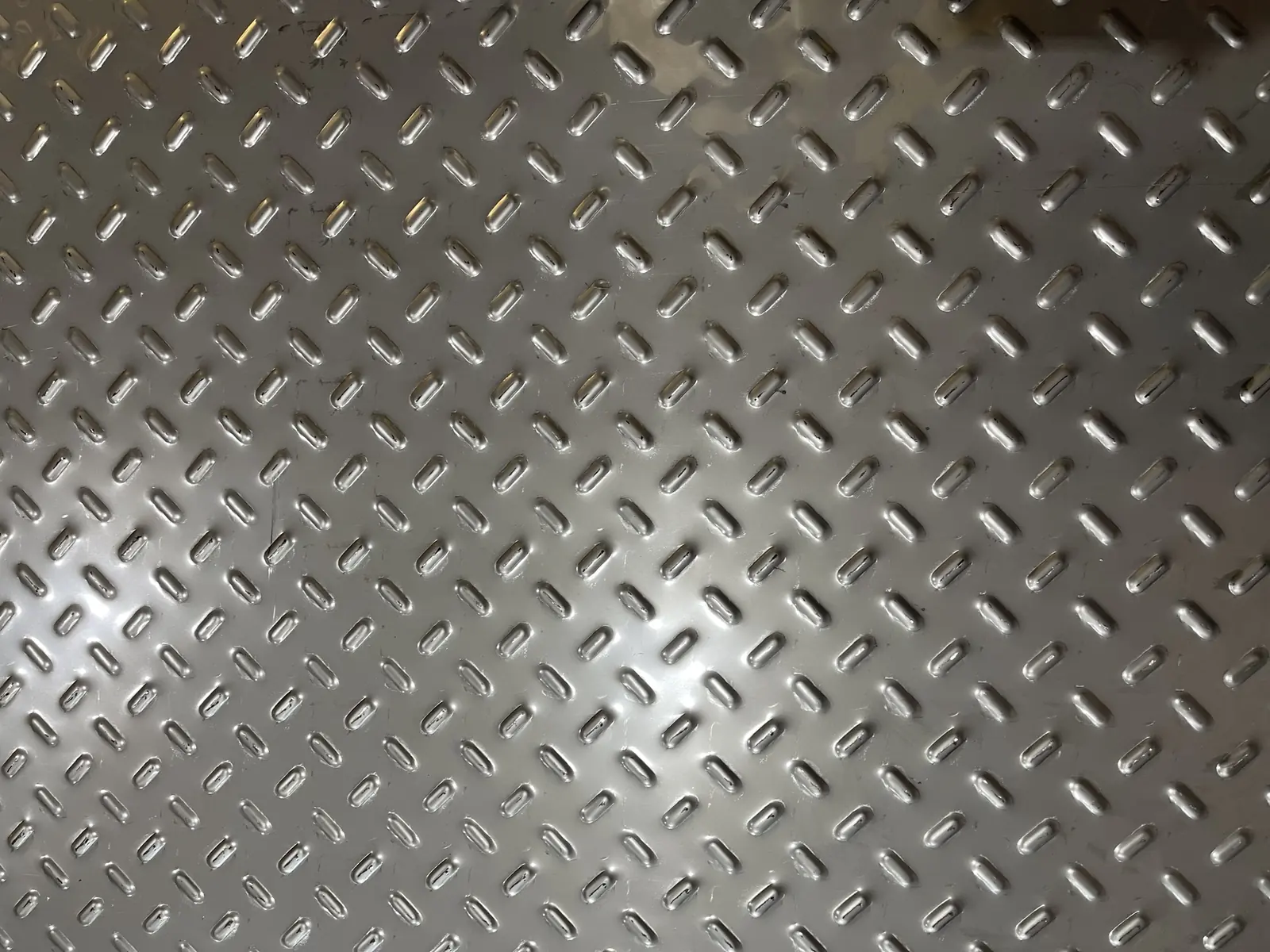

Recalque N.5 em chapas de até 4 mm.
Única no Sul do Brasil nessa espessura. Chapa xadrez recalcada antiderrapante em aço carbono, galvanizado, inox 304/316 e alumínio, com o relevo programado em CNC.
Chapa, mão de obra ou peça pronta.
Venda da chapa
Chapa xadrez recalcada pronta, padrão 1.250 × 3.000 mm, no material e na espessura do pedido.
Mão de obra
O cliente envia a chapa lisa e nós recalcamos, recortamos e furamos conforme o desenho.
Peça pronta
Material e fabricação por nossa conta: degraus, pisos, tampas e coberturas entregues na medida.
Mesma função. Mais possibilidades.
A chapa xadrez laminada tem o relevo definido na usina: um padrão, poucos materiais, superfície inteira. A recalcada nasce de uma chapa lisa e recebe o relevo onde o projeto pede.
| Critério | Xadrez laminado | Recalcada Navestamp |
|---|---|---|
| Materiais | Carbono e alumínio | Carbono, galvanizado, inox 304/316, alumínio |
| Padrão de relevo | Único, de usina | N.5 e outros padrões sob consulta |
| Posição do relevo | Chapa inteira | Programável, só onde a peça precisa |
| Faixas lisas | Não | Sim, para dobra, solda e fixação |
| Furação de fixação | Operação separada | No mesmo programa |
| Repetibilidade | Depende do lote de usina | Garantida por programa CNC |
Para indústria alimentícia, câmaras frias e ambientes úmidos, onde o carbono não resiste e o xadrez laminado em inox é difícil de encontrar.
Relevo que se reconhece.

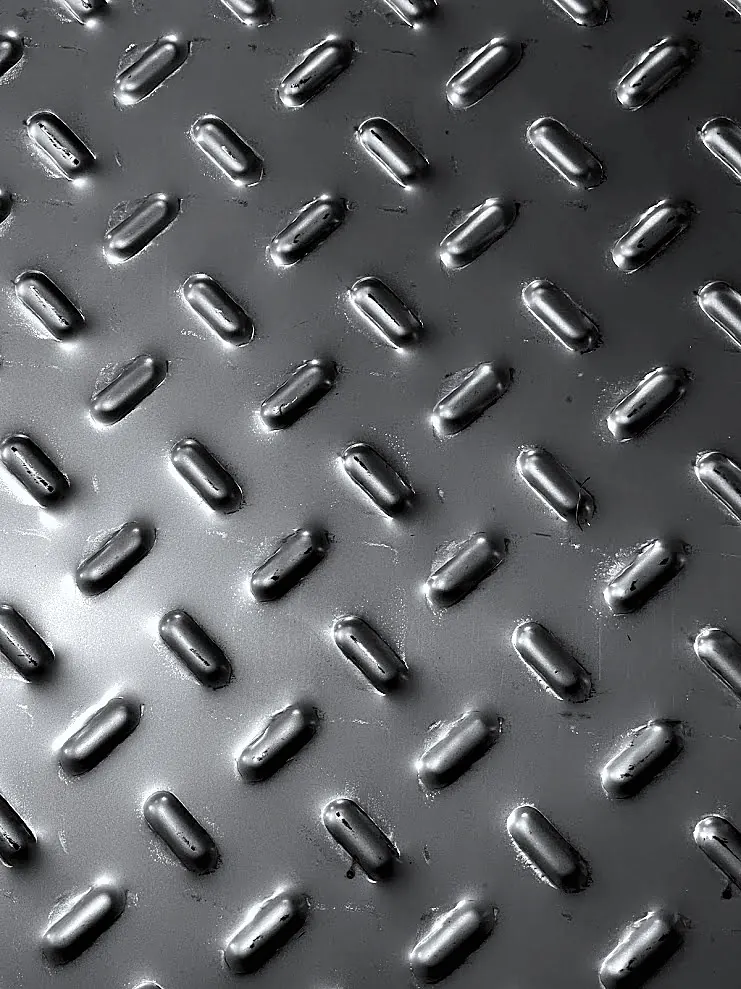

N.5 · xadrez
Linha padrãoGomo 9 × 28 mm · chapas até 4 mm

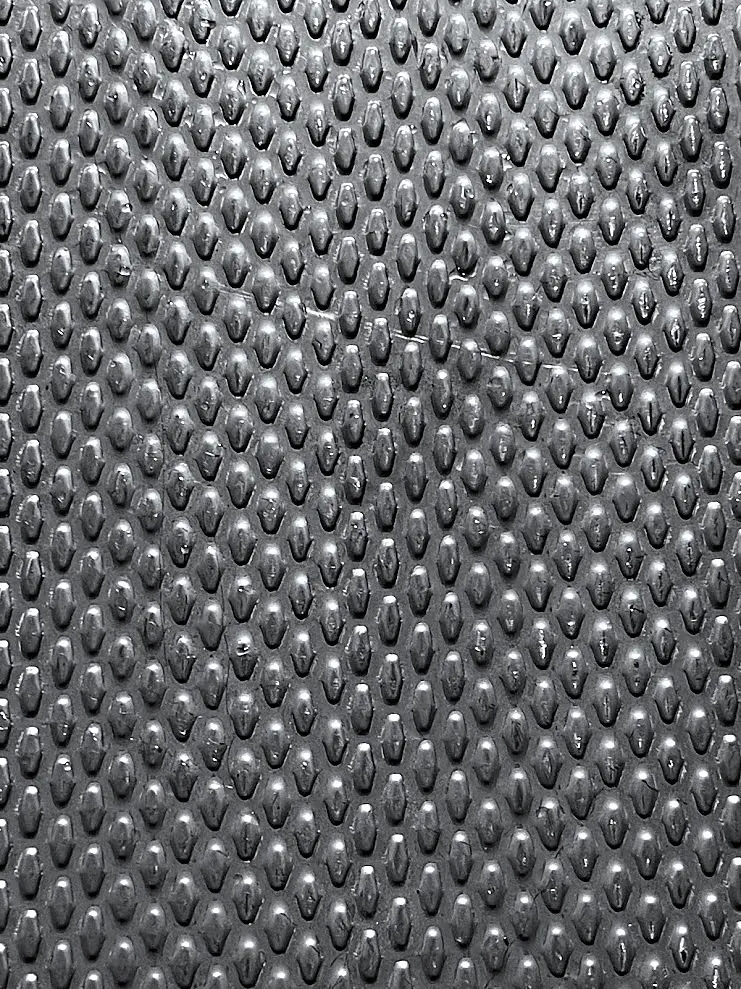

Gota
Sob consultaRelevo denso e contínuo, aderência em todas as direções
Meia-esfera, quadrado, estrela e cônico, além de padrões exclusivos desenvolvidos conforme o projeto.
Padrão N.5: material × espessura.
| Material | 1,50 | 1,80 | 2,00 | 2,50 | 3,00 | 4,00 mm |
|---|---|---|---|---|---|---|
| Aço carbono | consulta | |||||
| Aço galvanizado | consulta | |||||
| Inox AISI 304/316 | consulta | |||||
| Alumínio | consulta |
| Especificação | Valor |
|---|---|
| Chapa padrão | 1.250 × 3.000 mm |
| Padrão principal | N.5, gomo 9 × 28 mm |
| Espessura máxima | 4 mm |
| Outros padrões | Gota · Meia-esfera · Quadrado · Estrela · Cônico, sob consulta |
| Formatos especiais | Chapa recortada no formato da peça |

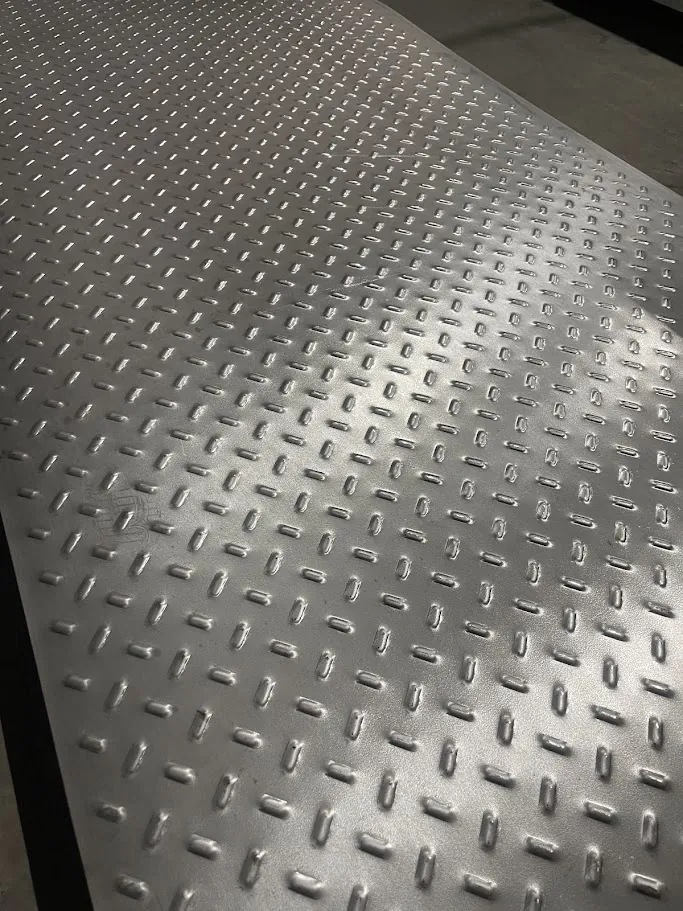

O relevo começa onde a peça precisa.
O recalque CNC trata a chapa como peça, não como material de estoque. Relevo, furação e áreas lisas saem do mesmo programa, prontos para dobra e instalação.
| O que é programável | Para quê |
|---|---|
| Faixas lisas nas bordas | Dobra, solda e acabamento limpo |
| Áreas sem relevo no meio da peça | Apoio de fixação, encaixe, identificação |
| Furos de fixação | No mesmo ciclo, sem retrabalho |
| Recorte no formato final | Peça entregue na medida |
| Densidade e posição do padrão | Ajuste à área de pisada |
Três informações bastam para começar.
Desenho
Com a área de relevo marcada. DXF ou DWG de preferência.
Material e espessura
Carbono, galvanizado, inox 304/316 ou alumínio, de 1,50 a 4,00 mm.
Quantidade por lote
O programa fica salvo: o próximo lote sai igual.
Orce a sua chapa recalcada.
Chapa padrão 1.250 × 3.000 mm, recalque na sua chapa ou peça recortada no formato. Envie o desenho com a área de relevo marcada.
